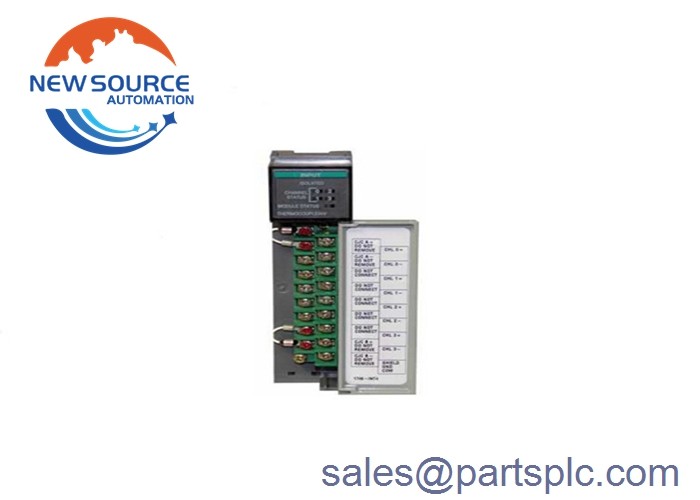

Allen Bradley 1746-INT4 SLC 500 İzole Termokopül / MV Analog Giriş Modülü

1746-INT4

1746-INT4 SLC 500 İzole Termokopül/MV Analog Giriş Modülü

1746-INT4 SLC 500 Thermocouple/mV Isolated Input Module by is an SLC 500 module which stores digitally-converted thermocouple and analog millivolt (mV) data for future retrieval by any SLC 500 processorTermokouple ve mV sensörleri için dört (4) giriş kanalı vardır. 5V DC'de 110 mA ve 24V DC'de 85mA'lık bir arka plan akımı ve 0.6W'lık genel bir arka plan güç derecesi vardır.Dört (4) bireysel olarak izole giriş kanalları var ve Sigma-Delta ADC modülasyon dönüşüm yöntemi kullanır.Düşük geçişli dijital bir filtre ile analog bir filtre kullanır ve terminaller arasında 60 Hz'de 60 dB'den daha fazla normal bir reddetme moduna sahiptir.Ayrıca, girişler ve şasi zemini arasında 1kΩ dengesizliği ile 120dB'den daha fazla ortak bir reddetme moduna sahiptir ve 8Hz kanal bant genişliğine sahiptir.1746-INT4 alan kalibrasyonu gerektirir ve yılda en az bir kez kalibrelenmelidir.

1000V geçici veya 150V AC'de kanaldan kanala ve kanaldan arka plana arasında test edilen izolasyon sağlar.Her kanal durumunu gösteren 4'ü ve modül durumunu gösteren bir tanesi olan 5 LED göstergesine sahiptir.Seçilebilir B, C, D, E, J, K, N, R, S ve T termokoplu giriş türlerine ve 50-50 mV DC ve 100-100 mV DC analog girişlere sahiptir.10 Mega Ohm'dan daha büyük bir giriş impedansına sahiptir ve 20nA açık devre algılama sağlarEn kötü devre durumunda 600 ms'lik bir adım yanıt süresi vardır ve modülün giriş türüne bağlı genel bir doğruluğu vardır.Çalışma sıcaklığı 0-60 derece arasında değişir.. Celsius (32-140 derece Fahrenheit) 5-95% yoğunlaşmayan nemde ve CE, CSA ve UL sertifikalıdır.

1746-INT4, bir Dört (4) kanallı Termokouple / mV analog giriş modülüdür. Bu modül SLC 500 Programlanabilir Mantık Denetleyicisi (PLC) platformu için kullanılır.Bu modül C Tipi Termokopül sensörleri ile uyumludur, D, J, K, T, E, R, S, B ve N. Ayrıca -100 ila 100 mV DC aralığındaki mV sinyali ile de kullanılabilir.

Bu modül, -270 ila 1820 ° C sıcaklık aralığındaki uygulamalarda kullanılabilir.İşletilebilir mV sinyal voltajı -50 ila 50 mV ve tipik olarak sinyal dönüştürücülerinden gelen -100 ila 100 mV. Bu modül IPTS'in 68 standartının, NBS MN ¢125 ve NBS MN ¢161'in Termokop lineerleşmesini izler. Ayrıca doğruluğu ±1.5 ° C (34.7 ° F) sağlayan Soğuk Junction Kompensasyon terminaline sahiptir.0... 70 °C (32...158 °F)Kullanıcı tarafından seçilebilir bir sıcaklık ölçeğine sahiptir.

Güvenli çalışma için, modül açık devre algılama ile de donatılmıştır.Sıcaklık göstergesi maksimum yukarı ve aşağı değer veya Sıfır (0) değerini gösterebilir.. This allows quick and visual evaluation of the quality of input signal received by the module which may be used by any Human Machine Interface (HMI) or Supervisory Control and Data Acquisition (SCADA) system as reference for a faulted input.
