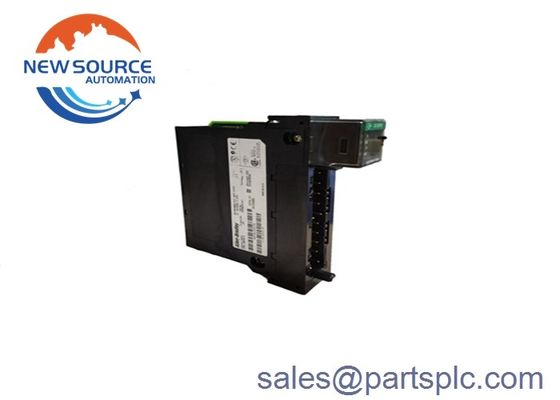

Yeni Fabrika Mühürlü AB 1756-IF16 SER A ControlLogix 16 Pt Giriş Modülü 1756IF16

1756-IF16

1756-IF16, ControlLogix analog giriş modülüdür. Bu modül ±10V, 0-10V, 0-5V ve 0-20 mA gibi akım ve voltaj sinyallerini kabul eder.Bu modül tek uçlu gibi sinyal kablolama yapılandırması üç (3) türü desteklerDesteklenen kablolama konfigürasyonları arasında tek uçlu kablolama gürültüye en duyarlıdır ve ortak bir zemine sahip sinyallerle kullanılmalıdır.Gürültü duyarlılığının artması için, diferansiyel kablolama yöntemi kullanılırken, giriş sinyallerine göre hızlı veri güncellemeleri gerektiren sistemlerde yüksek hızlı diferansiyel kablolama kullanılır.

Tek uçlu kablolama ile, modül on altı (16) kanal analog giriş modülü haline gelir.Modül, diferansiyel kablolama ile kullanıldığında Sekiz (8) kanal analog giriş modülüne indirgenir.Ayrıca, modül yüksek hızlı diferansiyel kablolama olarak kablolandığında modül dört (4) kanal analog giriş modülü haline gelir.

1756-IF16 bireysel çözünürlükleri 320 μV/say (15 bit + işaret bipolar) @ ±10.25V giriş aralığı; 160 μV/say (16 bit) @ 0-10.25V giriş aralığı; 80 μV/say (16 bit) @ 0-5.125V giriş aralığı ve 0.32 μA / say (16 bit) @ 0-20.5 mA. Bu modülün tek uçlu için 16-488 ms gibi değişen tarama süresi vardır; Differential kablolama ile 8-244 ms ve yüksek hızlı diferansiyel kablolama ile 5-122 ms.Sigma-Delta yöntemi kullanan yerleşik bir analog-dijital dönüştürücü devresine sahiptirDönüştürülen veriler IEEE 32 bit hareketli nokta verisi biçimi ile tam sayı moduna (solda haklı, 2 s tamamlayıcı) uyarak depolanır. Bu modülün kalibrelenmiş doğruluğu 0'dan daha iyidir.Girdi voltajı için aralığın %05 ve 0Akım girişi için aralığın %15'i.

1756-IF16, kullanıcının ve uygulamanın gereksinimlerine bağlı olarak, tek uçlu kablolama, diferansiyel kablolama,ve yüksek hızlı mod diferansiyel kablolamaTek uçlu kablolama yöntemi, tüm giriş cihazlarının ortak bir zemine bağlandığı zaman en iyisidir. Bu, sinyal girişinin bir tarafını sinyal zemine karşılaştırarak farkı elde etmek için,daha sonra kontrolör için dijital veriler üretirken modül tarafından kullanılırUygulamaların ortak bir temeli olmadığında veya ayrı sinyal çiftlerine sahip olabilirse, diferansiyel kablolama yöntemi kullanılması önerilir.Bu kablolama yöntemi, daha iyi bir gürültü bağışıklığına ihtiyaç duyulan ortamlar için de uygundurFarklı moddaki kanallar birbirinden tamamen izole değildir.Bir kanal, birden fazla diferansiyel giriş sinyali farklı gerilim ortak referanslara sahipse, başka bir kanalın okunmasını etkileyebilir.. Bu olduğunda, kullanıcılar farklı modüllere giriş kabloları veya izole olmayan modülü izole bir giriş modülü ile değiştirmek gerekir. Bu modda 8 bağlantı izin verilir. Son olarak,Yüksek hızlı mod diferansiyel kablolama yöntemi mümkün olan en hızlı veri güncelleştirmelerini sağlar.Bununla birlikte, kullanıcıların yüksek hızlı modunu kullanabilmeleri için belirli koşullar gereklidir.Bu modda modülün her dört kanalından sadece biri kullanılabilirken. 1756-IF16 modülünün güç tüketimi 2.3 Watt'tır ve toplam arka plan gücü 2.33 Watt'tır. Giriş aralığı ± 10 Volt, 0 ila 10 Volt, 0 ila 5 Volt veya 0 ila 20 mA'dır.

Bu modülün 5.1 Volt'taki akım çekimi 150 mA'dır veya 24 Volt'ta 65 mA'dır. Arka planın voltaj ve akım değerleri 5.1 Volt DC, maksimum 150 mA ve maksimum 24 Volt DC 65 mA'dır..Giriş akımı aralığı 4 ila 20 mA ve giriş voltaj aralığı -10 ila 10 Volt'tur ve 100VA ile sınırlıdır.3 watt ve akım güç dağılımı 3.9 Watt. Voltaj için ısı dağılımı saatte 7,84 BTU ve akım için saatte 13,3 BTU'dur. Ayrıca 30 Volt DC (voltaj) ve 8 Volt DC (akım) maksimum aşırı voltaj korumasına sahiptir.
