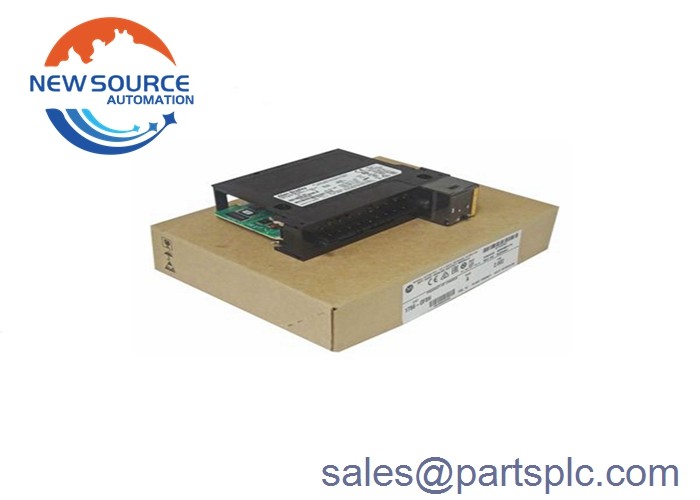

Yeni Fabrika Mühürlü 1756-OF8H SER A ControlLogix HART Analog Çıkış Modülü

1756-OF8H

1756-OF8H, ControlLogix denetleyici platformundan bir analog çıkış modülüdür. Bu modül esas olarak Sekiz (8) voltaj veya akım çıkış kanalına sahiptir,0-20 mA ve 4-20 mA akım çıkış sinyalleri ve +/-10VDC gerilim çıkış sinyalleri için yapılandırılabilir1756-OF8H, tüm sinyal aralıklarındaki 15-16 bitlik bir modül çözünürlüğüne sahiptir.Eksik kodları olmayan monotonluk, tam sayı modundaki veri biçimi ile dönüşüm yöntemi (sol haklı)Bu modül 1756 ControlLogix şasiye monte edilmiş ve sadece tek bir yuva kaplamaktadır.Yerel IO modülü ve uzak I / O modülü bileşeni olarak çalışabilir. Sinyal kablolarının sonlandırılması için, bu modül çıkarılabilir bir terminal bloğu (RTB) ile birlikte gelir. Bu RTB, kullanıcı tarafından tanımlanan mekanik RTB anahtarlaması ile 1756-TBNH veya 1756-TBSH ile değiştirilebilir.1756-TBNH kullanıldığında uygulanabilir tel boyutu 0'dur..33-2.1 mm2 (22-14 AWG) tek tel bağlantısı için ve 0.33...1.3 mm2 (22...16 AWG) çift tel bağlantısı için. 1756-TBSH sadece tek tel bağlantısını destekler ve tel 0.33...1 için tasarlanmıştır.3 mm2 (22...16 AWG) tel boyutu. 1756-OF8H, 50V'lik bir sürekli izolasyon voltajına sahiptir. Modül izolasyonu yalnızca çıkış kanalları ile arka plan arasında bulunur. Her çıkış kanalı bireysel izolasyonla birlikte gelmez.Ek olarak, modülün açık devre algılama süresi, yalnızca maksimum aşırı gerilim koruması +/- 24 VDC iken akım yapılandırması için kullanılabilir.

1756-OF8H ControlLogix Voltage/Current Analog Output Module by, modül başına tek bir HART modemi ile 8 gerilim veya akım çıkışına sahip bir analog çıkış modülüdür.Seçilebilir bir voltaj/akım sinyali aralığı var -10.4336-10.4336V ve 0-21.2916mA. 1756-OF8H, +/- 10V veya 0-20mA genel çıkış derecesine ve tüm aralıklar için 15-16 bit sinyal çözünürlüğüne sahiptir.Ayrıca 230 mA @ 5 bir arka plan akım çekimi vardır.1 VDC ve 230 mA @ 24 VDC, toplam arka plan gücü 6.54W. 16.78 BTU / saatlik bir ısı dağılımı ve 4.92W bir güç dağılımı vardır.1756-OF8H, çıkış kanalları ile arka plan arasındaki 60'lar boyunca 1500V AC'de test edilen temel yalıtım ile 50V yalıtım voltajına sahiptir.

1756-OF8H, diğer Analog I / O modüllerinin aksine, Açık Döngü Algılamasını sunar ve 0,1 mA'nın altında ayarlanması gereken bir değerde devre algılama süresine sahiptir.HART olmadan mevcut yerleşme süresi 23ms'den az., ve HART ile 37ms altında ve gerilim ayarlama süresi 8.5ms'dir.% 15 (şu anda) ve standart kalibrasyon aralığı yaklaşık 12 aydır.1756-OF8H, 100 V/deg C veya 200nA/deg C'nin ofset sürüklenmesine sahiptir ve modülün toplam modül hatası %0.15 (teglik) veya %0.3'tür.ve IEC sıcaklık kodu1756-OF8H ′s çalışma sıcaklığı 0 ° C ile 60 ° C arasında 5-95% yoğunlaşmayan göreceli nem arasında değişir.




Ana Ürünlerimiz

1 (ABD AB) ürün serisi: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Schneider (Fransa) ürünleri: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (ABD) ürün serisi: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (ABD) ürün serisi: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (ABD): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Satış ABB (İsveç): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (ABD): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A Serisi sistemi (ABD): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Almanya): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208

Takımımız Hakkında

Şirketimizin merkezi Xiamen, Fujian, Çin'de ve orijinal fabrika ile doğrudan işbirliği yapmaktadır. Profesyonel bir satış ekibine, kendi mühendis teknik desteğine sahiptir,ve iyi satış sonrası hizmetBüyük stok, orijinal ürün kalitesi ve hızlı teslimat, müşterilerimizin güçlü bir destekçisi olmamıza, son kullanıcılar için çözümler sunmamıza ve satıcılar için kar sağlamamıza yardımcı oluyor.

Ambalaj ve Teslimat

1) %100 yepyeni ve orijinal fabrika mührü!

2)Garanti: 1 yıl

3) Paketleme: Kartonlarla orijinal ambalaj.

4) Teslimat süresi: DHL,UPS,Fedex ekspres nakliye genellikle 3-10 iş günü sürer,sığdırılan ülkeye bağlıdır. Nadir durumlarda,sıkı gümrük açıklamaları teslimat süresini biraz daha uzatacaktır.,Lütfen sabırlı olun.

5) Tüm mallar gönderilmeden önce test edilecektir.
