Allen Bradley 1785-L60L Serisi A Üretici Yazılımı Rev D İşlemci Modülü

1785-L60L

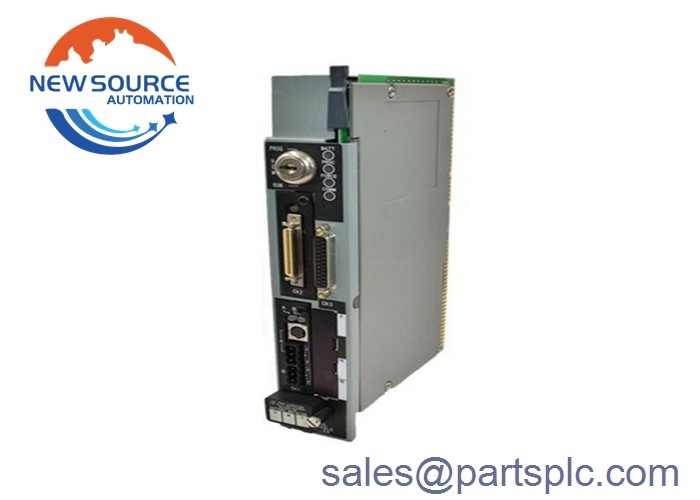

1785-L60L, PLC-5 denetleyici serisinin bir üyesidir. Bu programlanabilir denetleyici, PLC-5 serisine dayalı herhangi bir kontrol sisteminin merkezi parçası olarak işlev görebilir.1785-L60L, yerel bağlantıları birbirine bağlayan merkezi noktadır., genişletilmiş ve uzaktan I/O modülleri farklı iletişim arayüzleri türlerinde ve kontrol sisteminin omurgası olarak görev yapmaktadır.1785-L60L denetleyicisi, Kanal 1A olarak işaretlenen üç entegre iletişim arayüzüne sahiptir.Kanal 1A ve Kanal 1B, uzaktaki I/O tarayıcıları, uzaktaki I/O adaptörleri veya DH+ iletişim arayüzleri olarak işlev görebilir.,Kanal 2, genişletilmiş yerel I/O bağlantısıdır. 1785-L60L kontrolörünün ön panelinde Kanal 0 olarak işaretlenmiş 25 pinlik bir bağlantısı vardır. Kanal 0 optik olarak izole edilmiş bir EIA RS232C bağlantısıdır.ASCII ve DF1 full-duplex ve half-duplex master protokollerinin yanı sıra half-duplex slave protokollerini destekleyen. Kanal 0 iletişim arayüzünün durumunu göstermek için yeşil bir ışığa sahiptir. Ek olarak, Kanal 1A olarak işaretlenmiş bir 8 pinli mini DIN konektörü vardır.Kanal 1A'ya paralel bir DH+ programlama terminal bağlantısıİki üç pinli bağlantı ön panelinin alt kısmında. Bu bağlantılar Kanallar 1A ve 1B için ve bu iki iletişim bağlantı noktası uzak I / O tarayıcılar olarak çalışabilir,Uzak I/O adaptörleri1785-L60L'lerin ön panelinde, genişletilmiş yerel I / O bağlantısı için Kanal 2 olarak işaretlenmiş özel bir bağlantı vardır.

Uzak I/O tarayıcı modu, denetleyici ile uzaktan I/O cihazı arasındaki I/O bilgilerini okur ve yazar.1785-L60L, Adaptör Modundaki diğer kontrolörler ve diğer uzaktan I/O adaptörleri için bir denetim kontrolörüdür.Kanal 1A veya Kanal 1B'nin biri uzaktan I/O adaptörü olarak yapılandırıldığında,1785-L60L denetleyici, denetleyici-yerel I/O'yu yönetirken, denetleyici denetleyiciyle uzaktan bir I/O bağlantısı yoluyla iletişim kurar.Bir DH + bağlantısı 1785-L60L'de 1A veya 1B kanalında yapılandırılabilir.DH + iletişim, diğer PLC-5 denetleyicileri veya kontrol sisteminin diğer üst düzey bileşenleriyle eşler arası bir ağ oluşturmak için kullanılır1785-L60L kontrolörünün programlanması DH + bağlantısı ile de yapılabilir.DH + bağlantısı için maksimum kablo uzunluğu iletim hızına bağlıdırBağlantıdaki tüm cihazların aynı hızda iletişim kurmaları önemlidir. Bu uzunluk 3048m'den saniyede 57.6 kilobit hızından 230 hızında 762m'ye kadar değişir.saniyede 4 kilobitGenişletilmiş bir yerel I/O bağlantısı, tek şasiye sığanabileceğinden daha fazla I/O gerekli olduğunda yararlıdır, ancak uzak bir I/O bağlantısından daha fazla hız gerektirir.1785-L60L ve uzaktaki I/O şasiye monte edilmiş genişletilmiş yerel I/O adaptörü (ALX 1771-), I/O bağlantı kablosuyla birbirine bağlı olarak genişletilmiş yerel I/O bağlantısı oluşturur.. Genişletilmiş yerel I/O bağlantısı 100 fitlik kablo ile sınırlıdır. I/O şasi kontrolörden daha uzak olması gerekiyorsa, uzaktan I/O bağlantısını kullanın.Genişletilmiş yerel I/O bağlantısı, 1785-L60L denetleyiciyi en fazla 16 genişletilmiş I/O şasi taramasını sağlayan paralel bir bağlantıdır.1785-L60L'nin ön panelinde kullanıcı arayüzünü kolaylaştırmak için birkaç gösterge vardır. Göstergeler çeşitli denetleyici durumlarını gösterir.BATT işaretli gösterge pil durumunu gösterir.. PROC göstergesi, kontrolörün mevcut modunu gösterir. Örneğin, kontrolör RUN modunda olduğunda yeşil, bir sorun olduğunda kırmızıdır.Güç göstergesi, I/O kuvvetleri etkinleştirildiğinde kehribar renktedir.. COMM göstergesi 0 kanal iletişim durumuna bağlıdır. İletişim Kanalları 1A ve 1B her ikisinde de özel durum göstergeleri vardır. Kanal 2, genişletilmiş yerel I/O bağlantısı için kullanılır,Özel bir durum göstergesi vardır..




Ana Ürünlerimiz


1 (ABD AB) ürün serisi: 1756-IB32, 1769-OF5, 1747-L552, 1746-OW8, 1785-L60B, 1756-L73S

2 Schneider (Fransa) ürünleri: 140CPU65160, 140CPU31110, 140CPU11302, 140CPU21304, 140CPU67160, 140CPU53414A

3 General Electric (ABD) ürün serisi: IC697ALG230, IC694MDL754, IC697MDL750, IC693MDL640, IC693CPU313

4 Ovation (ABD) ürün serisi: 5X00226G02, 1C31222G01, 1C31179G02, 1C31150G01, 1C31194G03, 1C31192G01

5 Honeywell (ABD): CC-TDOR01, 8C-TDODA1, 8C-PAIMA1, CC-TAOX11, 8C-PAIH54, CC-PCNT01, 8C-PDISA1, 8C-PDILA1

6 Satış ABB (İsveç): D0910S, AO920, AO810, 07KT98, 07KT97, CMA132 3DDE300412, DO820, DI920, DSQC663

7 Invensys Triconex (ABD): 4329, 4351B, 3008, 8311, 8310, 3501E, 4352A, 8305A, 3502E, 3504E, 3805E, 3503E

8 Invensys Foxboro I / A Serisi sistemi (ABD): FBM219, CP40, ZCP270, CP60, FBM231, FCP270, FBM215, P0922AE

9 Siemens (Almanya): 6ES7414-2XG03-0AB0, 6DD1601-0AE0, 6DD1681-0AH2, 6ES5491-0LB11, 6ES7414-4HJ04-0AB0, 505-4732, 6ES5451-4UA13, 505-6208


Takımımız Hakkında


New Source Automation Co., Ltd. orijinal yepyeni PLC ve DCS parçalarının önde gelen tedarikçisi. Aşağıdaki markaları bulabilirsiniz: Allen Bradley, Omron, Schnerder, Siemens, ABB,Rosemount,Yokogawa,Honeywell,Bently Nevada, GE,

Hima, Woodward, Prosoft, Foxboro, Emerson vb. stokta on binlerce yeni parça ile dünyanın 50'den fazla ülkesine ihraç ettik.Samimi hizmet ve hızlı teslimat bizi hızla büyütüyor.Ana ürün türlerimiz PLC ve DCS İşleme Modülü, Güç Tedarik Modülü, Giriş Modülü, Çıkış Modülü, I / O Modülü, Rack, Paneller, Yakınlık Sensörü, Programlama Kablosu, Terminal Blokları vb.İstekleriniz ve sorularınız varsaBüyük ya da küçük, çok değerli olacak.


Ambalaj ve Teslimat

1) %100 yepyeni ve orijinal fabrika mührü!
2)Garanti: 1 yıl
3) Paketleme: Kartonlarla orijinal ambalaj.
4) Teslimat süresi: DHL,UPS,Fedex ekspres nakliye genellikle 3-10 iş günü sürer,sığdırılan ülkeye bağlıdır. Nadir durumlarda,sıkı gümrük açıklamaları teslimat süresini biraz daha uzatacaktır.,Lütfen sabırlı olun.
5) Tüm mallar gönderilmeden önce test edilecektir.
