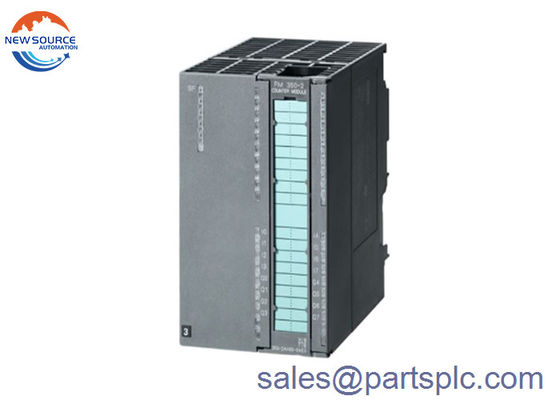

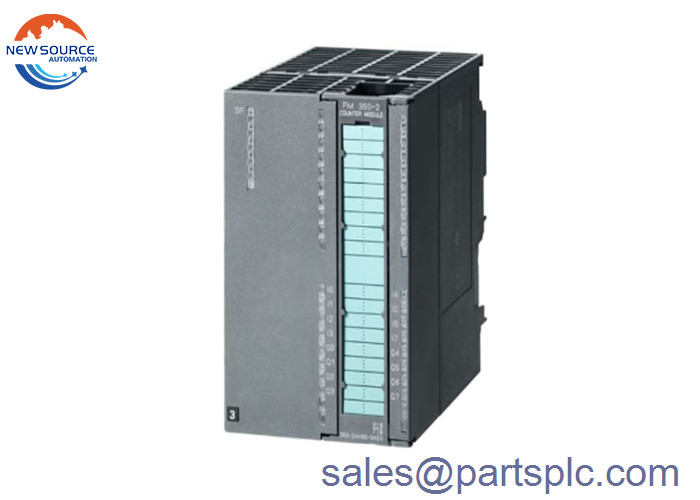

Siemens 6ES7350-2AH01-0AE0 Simatic S7 300 Sayaç Modülü 6ES7 350-2AH01-0AE0

6ES7350-2AH01-0AE0

SIMATIC S7-300, FM 350-2, 8 kanal, 20 kHz, 24 V sayım için kodlayıcı, frekans ölçümü, hız ölçümü, dönem süresi ölçümü, dozlama dahilkonfigürasyon paketi ve CD-ROM'daki elektronik belgeler

Besleme voltajı
Yardımcı voltaj 1L+, yük voltajı 2L+
● Ad değer (DC) 24 V
● izin verilen menzil, alt sınır (DC) 20.4 V
● izin verilen menzil, üst sınır (DC) 28.8 V
Giriş akımı
yükleme voltajından L+ (yük olmadan), en fazla 150 mA
Arkaplan otobüsünden 5 V DC, en fazla 100 mA
Kodlayıcı kaynağı
NAMUR kodlayıcı kaynağı
● 8.2 V Evet
● Çıkış akımı, en fazla 200 mA
Güç kaybı
Güç kaybı, yaklaşık 10 W.
Dijital girişler
Dijital giriş sayısı 8
NAMUR girdilerinin sayısı 8
Kapı başlangıcı/kapı durması için her biri 1 fonksiyon
Giriş voltajı
● Sinyal için "0" -3 +5V
● "1" sinyalinde 11 ila 30.2 V
Giriş akımı
● Sinyal "0" için, en fazla (olumlu dinlenme akımı) 2 mA
● Sinyal "1" için, tip 9 mA
Giriş gecikmesi (giriş voltajının nominal değeri için)
Standart girişler için
0'dan 1'e kadar, en fazla 50 μs.
Kablo uzunluğu
● kalkanlı, en fazla 100 m
Dijital çıkışlar
Dijital çıkış sayısı 8
Kısa devre koruması Evet
Endüktif kapatma voltajının L+ (-40 V) sınırlanması
Çıktı voltajı
● Sinyal "1" için, min. L+ (-0.8 V)

● Sinyal "1" için 0,5 A değerinde
● Sinyal "0" için kalıntı akım, en fazla 0,5 mA
Direnç yükü ile çıkış gecikmesi
● 0'dan 1'e, en fazla 300 μs.
Değişim sıklığı
● Direnç yükü ile, en fazla 500 Hz
● en fazla 0,5 Hz'lik indüktif yükle
Çıkışların toplam akımı (grup başına)
yatay kurulum
40 °C'ye kadar, en fazla 4 A
60 °C'ye kadar, en fazla 2 A
Diğer tüm montaj pozisyonları
40 °C'ye kadar, en fazla 2 A
Kablo uzunluğu
● en fazla 600 m.
● korunmasız, en fazla 100 m
Kodlayıcı
Bağlanabilir kodlayıcılar
● Ekranlı kodlayıcı (asimetrik) Evet
● 24 V başlatıcı Evet
● 24 V yönlü eleman Evet
● NAMUR kodlayıcı Evet
● 2 tel sensörü Evet
NAMUR kodlayıcı
● DIN 19 234'e girdi sinyali
● Sinyal "0" için giriş akımı, en fazla 1.2 mA
● Sinyal "1" için giriş akımı, en az 2.1 mA
● Giriş gecikmesi, en fazla 50 μs
● Giriş frekansı, en fazla 20 kHz
● Kablo uzunluğu, kalkanlı, en fazla 100 m
Kesintiler/diagnostikler/statü bilgileri
Teşhis fonksiyonu Evet; Teşhis bilgileri okunur
Alarmlar
● Teşhis alarmı Evet; Parametre edilebilir
● Donanım kesintisi Evet; Parametre edilebilir
Diagnostik göstergesi LED
● Grup hatası SF (kırmızı) Evet
Sayıcı
Sayıcı giriş sayısı 8; 32 bit veya ±31 bit
Karşı giriş 24 V
● Sinyal için giriş voltajı "0" -3 ila +5V
● Sinyal "1" için giriş voltajı 11 ila 30.2 V
● Sinyal "1" için giriş akımı, tip 9 mA
● Sayım frekansı, en fazla 20 kHz; Artırma kodlayıcı: 10 kHz
Potansiyel ayrılma
Potansiyel ayrım dijital girişler
● kanallar ve arka plan otobüsü arasında Evet; ve kalkan
Potansiyel ayrılma dijital çıkışları
● kanallar ve arka plan otobüsü arasında Evet; ve kalkan
Potansiyel ayırma sayacı
● kanallar ve arka plan otobüsü arasında Evet; ve kalkan
Bağlantı yöntemi
Gerekli ön konektör 1x 40-pin
Boyutları
Genişliği 80 mm
Yüksekliği 125 mm
Derinlik 120 mm
