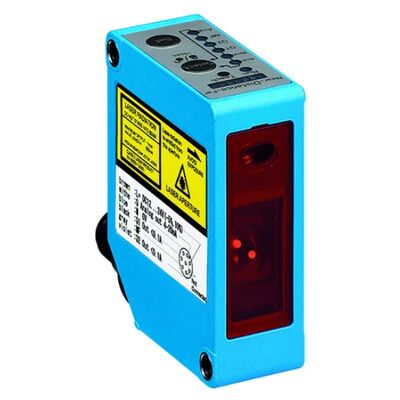

Tekrarlama Doğruluk 30 Mikrometre Optik Sensör SICK OD2-P120W60I2

Menşe yeri	Almanya
Marka adı	SICK
Model numarası	UM18-218161101
Min sipariş miktarı	1
Fiyat	INQUIRY
Ambalaj bilgileri	Orijinal
Teslim süresi	Stokta/1-3 günlerde
Ödeme koşulları	T/T
Yetenek temini	99+

Ürün ayrıntıları

sipariş numarası	6036625	Ürün türü	Optik Lazer Yer Değiştirme Sensörü
Seri	OD2 Minyatür Mesafe Sensörü	Ölçüm Aralığı	60 ~ 180mm
Referans mesafesi	120mm	Tekrar doğruluğu	30 μm
Doğrusallık hatası	±120 mikron	Ağırlık	Yaklaşık 25g
Vurgulamak	SICK Optik Sensör OD2-P120W60I2 , SICK Endüstriyel Sensörler OD2-P120W60I2

Mesaj bırakın

Ürün Açıklaması

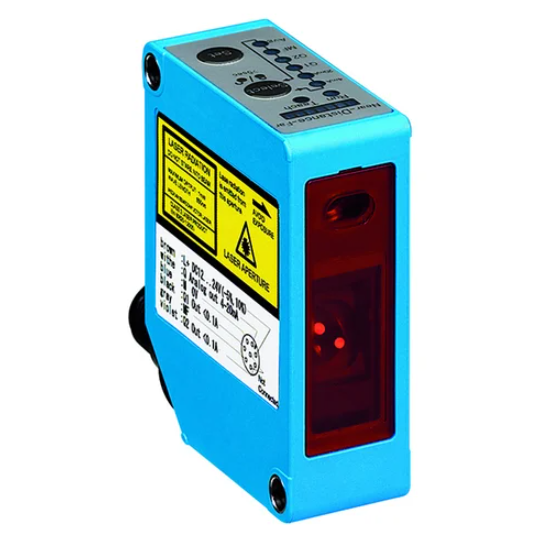

SICK OD2-P120W60I2 Optik Yer Değiştirme Sensörü | Yüksek Hassasiyetli Temassız Ölçüm

SICK OD2-P120W60I2 Deplasman Sensörüne Giriş

SICK OD2-P120W60I2(Sipariş Numarası: 6036625), zorlu endüstriyel ortamlarda hassas temassız mesafe ölçümü için tasarlanmış, ünlü OD Value serisinden yüksek performanslı bir optik yer değiştirme sensörüdür. Bu kompakt dikdörtgen sensör, çok çeşitli malzeme ve yüzeylerde güvenilir, tekrarlanabilir ölçümler sağlamak için gelişmiş lazer teknolojisini sağlam yapıyla birleştirir.

Doldurma seviyelerini izlemeniz, parça hizalamasını doğrulamanız veya bileşenleri mikron düzeyinde doğrulukla konumlandırmanız gerekiyorsa OD2-P120W60I2, otomatik süreçlerinizi optimize etmek için performans ve esneklik sunar.

Temel Özellikler ve Teknik Özellikler

Temel Performans Metrikleri

Şartname	Değer
Ölçüm Aralığı	60 mm ila 180 mm (nominal 120 mm ± 60 mm)
Çıkış Türü	4-20 mA akım çıkışı + 2 x PNP dijital çıkış
Tekrarlanabilirlik	30 µm (standart koşullar altında)
Doğrusallık	± 120 µm (standart koşullar altında)
Tepki Süresi	≥ 1 ms
Ölçüm Frekansı	≤ 2 kHz

Teknik Avantajlar

Görünür Kırmızı Lazer Sınıf 2(IEC 60825-1:2014) güvenli çalışma ve kolay hizalama için
Kompakt Tasarım(20 mm x 40 mm x 15 mm) alanı kısıtlı kurulumlar için
IP67 Koruma Derecesizorlu endüstriyel ortamlarda toz geçirmez ve su geçirmez çalışma için
2 m Entegre Kabloesnek montaj ve bağlantı için
Ortalama Değer AyarıGelişmiş ölçüm kararlılığı için (1–64x)
Otomatik Hassasiyet Ayarıdeğişen yüzey koşullarının üstesinden gelmek için
Öğretilebilir Analog Çıkışlarhızlı ve kolay kurulum için
Tersine çevrilebilir Dijital Çıkışlarkontrol sistemlerine çok yönlü entegrasyon için

Nasıl Çalışır: Gelişmiş Optik Yer Değiştirme Teknolojisi

SICK OD2-P120W60I2, bir nesneye olan mesafeyi olağanüstü bir hassasiyetle belirlemek için uçuş süresi ölçüm ilkelerini kullanır. Sensör, hedef yüzeyden yansıyan görünür bir kırmızı lazer ışını (120 mm mesafede 1 mm x 1,5 mm nokta boyutu) yayar. Sensör, ışığın nesneye gidip geri gitmesi için geçen süreyi ölçerek tam mesafeyi hesaplar ve bunu orantılı 4-20 mA analog sinyale ve iki PNP dijital çıkışa dönüştürür.

Bu temassız ölçüm yöntemi, fiziksel temas sensörleriyle ilişkili aşınma ve yıpranmayı ortadan kaldırarak yüksek döngülü uygulamalarda bile uzun hizmet ömrü ve tutarlı performans sağlar.

Uygulamalar: Endüstriyel Zorluklara Yönelik Çok Yönlü Çözümler

OD2-P120W60I2, birçok sektörde çok çeşitli endüstriyel uygulamalarda üstün performans gösterir:

İmalat ve Montaj

Hassas Konumlandırma: Ön cam kurulumu, bileşen yerleştirme ve dağıtım işlemleri için kılavuz robotlar
Dolum Seviyesi İzleme: Konteynerler ve haznelerdeki sıvı veya dökme malzeme seviyelerini kontrol edin
Parça Hizalama: Montaj işlemleri sırasında bileşenlerin doğru konumlandırıldığını doğrulayın
Çift Sayfa Kontrolü: Yaprak besleme işlemleri sırasında birden fazla katmanı algılama

Robotik ve Otomasyon

Tutucu Konumlandırma: Aletlerin ve iş parçalarının tam olarak yerleştirilmesini sağlayın
Taşıma Hizalaması: Otomatik sistemlerde hareketli parçaların hassas konumlandırılmasını sağlayın
Dergi Konumlandırma: Güneş panellerinin, elektronik bileşenlerin ve diğer hassas öğelerin kullanımını optimize edin

Kalite Kontrol ve Muayene

Yükseklik İzleme: Optik bileşenlerin, dökümlerin ve işlenmiş parçaların boyutlarını ölçün ve doğrulayın
Film Kalınlığı Ölçümü: Sarma makinelerinde kalan filmi izleyin
Külçe Kalıp İzleme: Döküm proseslerinde külçelerin uygun şekilde atılmasını sağlayın

Kurulum ve Kurulum: Anında Sonuçlar için Hızlı Entegrasyon

OD2-P120W60I2, basit kurulum ve konfigürasyon için tasarlanmıştır:

Montaj: Şasi montaj tasarımı her yönde güvenli bağlantıya olanak tanır
Güç Kaynağı: Standart endüstriyel güç sistemleriyle uyumluluk için 12–24 V DC'de çalışır
Bağlantı: 2 m entegre kablo, kontrol sistemlerine kablolamayı kolaylaştırır
Öğretme: Lazer kapatma, harici öğretme ve tetikleme fonksiyonları için çok fonksiyonlu giriş aracılığıyla sezgisel kurulum
Yapılandırma: Belirli uygulama gereksinimlerine uyacak şekilde ortalama değer ayarlarını ve çıkış parametrelerini ayarlayın

Neden SICK OD2-P120W60I2'yi Seçmelisiniz?

Endüstride Kanıtlanmış Güvenilirlik: SICK'in 70 yılı aşkın sensör uzmanlığı, uzun süreli performans ve dayanıklılık sağlar
Eşsiz Hassasiyet: 30 µm tekrarlanabilirlik, yüksek doğrulukta proses kontrolü sağlar
Esnek Entegrasyon: Çoklu çıkış seçenekleri ve öğretilebilir işlevler, farklı sistem gereksinimlerine uyum sağlar
Sağlam Yapı: IP67 koruması toza, neme ve zorlu çalışma koşullarına dayanıklıdır
Uygun Maliyetli Çözüm: Temas bazlı ölçüm sistemlerine kıyasla arıza süresini ve bakım maliyetlerini azaltır

Teknik Özellikler (Tüm Detaylar)

Kategori	Özellikler
Mekanik	- Muhafaza Malzemesi: Plastik - Boyutlar: 20 mm x 40 mm x 15 mm - Ağırlık: 25 g (yaklaşık) - Bağlantı Şekli: 2 m kablo
Elektrik	- Besleme Gerilimi: 12–24 V DC - Akım Tüketimi: ≤ 50 mA - Çıkış Akımı: 4–20 mA (analog), PNP çıkışı başına maksimum 100 mA
Çevresel	- Çalışma Sıcaklığı: -10°C ila +40°C - Depolama Sıcaklığı: -25°C ila +70°C - Koruma Derecesi: IP67 (IEC 60529)
Lazer Özellikleri	- Tip: Görünür kırmızı lazer - Lazer Sınıfı: 2 (IEC 60825-1:2014) - Dalga boyu: 650 nm - Işık Noktası Boyutu: 1 mm x 1,5 mm (120 mm mesafede)

Sipariş Bilgileri

Parça Numarası: OD2-P120W60I2 (6036625)
Aksesuarlar: Montaj braketleri, koruyucu kapaklar ve uzatma kabloları ayrı olarak satılır

Çözüm

SICK OD2-P120W60I2optik yer değiştirme sensörü, üretim, robotik ve kalite kontrol uygulamalarındaki endüstriyel süreçleri optimize etmek için gereken hassasiyeti, güvenilirliği ve esnekliği sağlar. Temassız ölçüm teknolojisi, sağlam yapısı ve kolay entegrasyonuyla bu sensör, verimliliği artırmak, maliyetleri düşürmek ve ürün kalitesini artırmak isteyen işletmeler için mükemmel bir yatırımdır.
